MU-0808 8×8 skaitmeninė garso matrica

FHBAVTEC MU-0808 8 × 8 skaitmeninio garso matrica yra įmonės lygio 8 × 8 skaitmeninio garso matricos procesorius, sukurtas sudėtingam signalo nukreipimui, tiksliam maišymui ir pažangiam dinaminiam apdorojimui profesionalioje AV aplinkoje. MU-0808, varomas pramonės standarto ADI SHARC 21489 DSP varikliu, veikiančiu 450 MHz SIMD dažniu, užtikrina itin mažą vėlavimo laiką ir nepriekaištingą garso tikslumą įmonių posėdžių salėse, aukštojo mokslo auditorijose, vyriausybinėse patalpose ir daugiafunkciose renginių erdvėse.

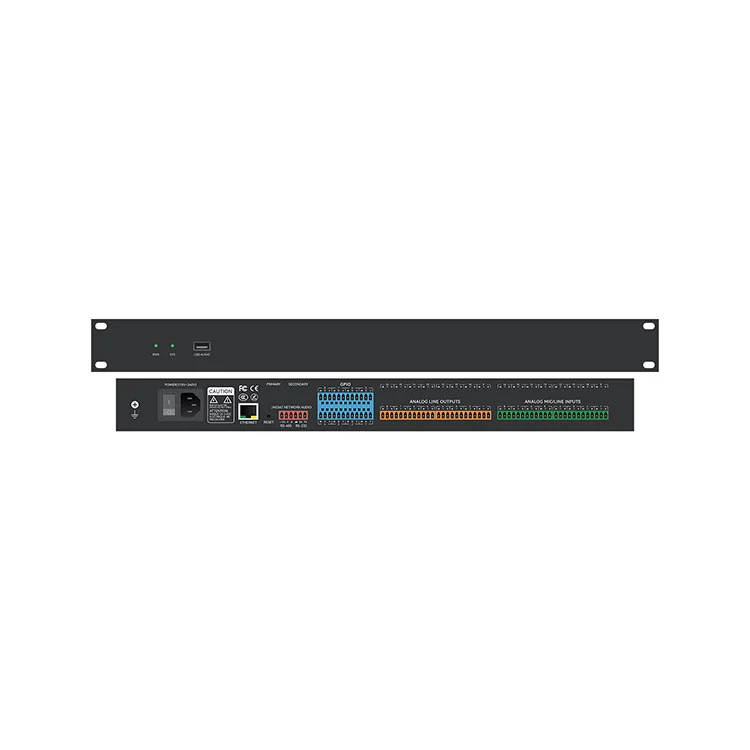

Kompaktiškoje 1U ant stovo tvirtinamoje plieninėje korpuse MU-0808 sujungia pagrindinius garso DSP algoritmus, įskaitant akustinį aido panaikinimą (AEC), adaptyvųjį grįžtamojo ryšio slopinimą (AFC), aktyvų triukšmo kontrolę (ANC), stiprinimo dalijimosi automatinį maišymą, parametrinį / grafinį suspaudimą, parametrinį / grafinį suspaudimą. Su kelių protokolų valdymo sąsajomis, įskaitant Ethernet (TCP/IP), RS232, RS485 ir tinkinamus GPIO loginius prievadus, MU-0808 užtikrina sklandų šiuolaikinių AV sistemų integravimą.

Pagrindinės savybės

• 8 analoginiai įėjimai ir 8 analoginiai išėjimai:Subalansuotos Phoenix blokų gnybtų jungtys, palaikančios linijos / mikrofono signalus su individualiu stiprinimo valdymu.

•ADI SHARC 21489 DSP architektūra:Didelio našumo 450 MHz SIMD slankiojo kablelio procesorius, valdantis intensyvius realaus laiko garso algoritmus.

•Pro-Audio raiška:24 bitų / 48 kHz skaitmeninis diskretizavimo dažnis užtikrina skaidrų garso konvertavimą ir dinaminį diapazoną.

• Akustinio aido panaikinimas (AEC):Aparatinės įrangos pagreitintas AEC algoritmas pašalina akustinį grįžtamąjį ryšį ir tolimojo balso aidus nuotolinių vaizdo konferencijų metu.

• Automatinis atsiliepimų valdymas (AFC):Dinaminis įpjovų filtravimo algoritmas identifikuoja ir slopina akustinį grįžtamąjį ryšį (kaukimą) realiu laiku.

• Aktyvus triukšmo valdymas (ANC) ir automatinis maišymas:Fono triukšmo mažinimas suporuotas su stiprinimo pasidalijimo automatiniu maišymu, kad būtų galima valdyti kelis mikrofonus.

• Išsami EQ ir dinamika:Daugiajuostis parametrinis ekvalaizeris (PEQ), grafinis ekvalaizeris, aukšto dažnio / žemo dažnio filtrai, plėtiklis, kompresorius, ribotuvas ir dinaminis triukšmo užtvaras.

• Matricos maršruto parinkimas ir kanalo delsa:Savavališkas signalo priskyrimas ir maišymas 8 × 8 kryžminiuose taškuose su iki 1 200 ms reguliuojamu delsu vienam kanalui.

• USB garso klasės sąsaja:USB garso sąsaja be tvarkyklės, 1 įėjimas/1 išvestis, skirta sklandžiam integravimui su minkštųjų kodekų platformomis (Zoom, Microsoft Teams, Webex).

• Konfigūruojamas GPIO integravimas:8 programuojami bendrosios paskirties įvesties/išvesties prievadai, skirti jungiklio logikai, scenos atšaukimui ir avariniam nutildymui.

• Lankstus sistemos valdymas:Dviejų krypčių komandų palaikymas per Ethernet, RS232 ir RS485 trečiųjų šalių valdymo sistemoms ir kameros sekimo automatizavimui.

• 1U stovo korpusas:Standartinė 19 colių 1U ant stovo montuojama konstrukcija, skirta sklandžiai išdėstyti stove.

DSP pagrindinis apdorojimas

MU-0808 8 × 8 skaitmeninė garso matrica suteikia intuityvią ir lanksčią DSP matricos architektūrą, leidžiančią sistemų integratoriams pritaikyti signalų apdorojimo grandines pagal konkrečius vietos akustinius reikalavimus:

• AEC (akustinio aido panaikinimas): didelio efektyvumo aido panaikinimas, optimizuotas pilnai dvipusėms interaktyvioms konferencijoms, užkertant kelią tolimųjų garsiakalbių grįžtamam ryšiui.

• AFC (Adaptive Feedback Suppression): grįžtamojo ryšio aptikimas realiuoju laiku ir prisitaikantis įpjovos dažnio filtravimas, siekiant išlaikyti maksimalų sistemos stiprinimą prieš grįžtamąjį ryšį.

• Automatinis maišytuvas (Gain-Sharing Algorithm): automatiškai subalansuoja stiprinimą keliuose aktyviuose mikrofono kanaluose, kad išlaikytų pastovų sistemos stiprinimą ir kalbos suprantamumą.

• Equalization Suite: nepriklausomi kelių juostų PEQ, grafinis ekvalaizeris, aukšto dažnio, žemo dažnio ir visų dažnių filtrai, skirti tiksliai nustatyti garsiakalbius ir pataisyti kambarį.

• „Dynamics Suite“: įvesties / išvesties plėtikliai, kompresoriai, ribotuvai, dinaminio diapazono valdikliai ir triukšmo užtvarai, skirti valdyti aukštį.

• Matricos maršrutizavimas ir lygiavimas: kryžminio taško priskyrimas su fazės valdymu, stiprinimo reguliavimu ir skaitmeniniu delsos išlygiavimu iki 1200 ms vienai išvesties linijai.

Valdymas ir sistemos integravimas

Sukurta profesionaliam AV sistemų dizainui, MU-0808 8 × 8 Digital Audio Matrix siūlo tvirtas ryšio ir valdymo galimybes:

• Kompiuterio valdymo programinė įranga: skirta Windows GUI programinė įranga leidžia realiuoju laiku vizualiai konfigūruoti DSP grandines, maršruto matricas, EQ atsako kreives ir GPIO atvaizdavimą per TCP/IP.

• Centralizuota automatizacija: atidarykite nuoseklųjį protokolą per RS232/RS485, kad būtų galima integruoti su Crestron, AMX, Extron ir kitais valdymo procesoriais.

• Kameros sekimo integravimas: tiesioginė nuosekliųjų komandų išvestis, suaktyvinanti PTZ kameros išankstinius nustatymus, pagrįstus aktyvia mikrofono vartų veikla.

• GPIO loginis valdymas: 8 daugiafunkciniai loginiai prievadai, sukonfigūruojami išoriniams kontaktams uždaryti, fiziniams garsumo potenciometrams, LED indikatoriams arba gaisro aliarmo avariniam valdymui.

Tikslinės programos

• Įmonių posėdžių salės ir konferencijų centrai: didelės raiškos kalbos sustiprinimas ir vaizdo konferencijos be aido.

• Aukštojo mokslo ir paskaitų salės: kelių mikrofonų automatinis maišymas, kameros sekimo paleidiklis ir patalpos matricos paskirstymas.

• Vyriausybės ir valdymo centrai: didelio patikimumo garso apdorojimas su fiziniais GPIO avariniais nepaisymais.

• Daugiafunkcinės auditorijos ir renginių erdvės: dinaminis garso paskirstymas ir zonos delsos derinimas.

• Komercinės AV sistemos: kelių zonų foninės muzikos platinimo ir ieškos matricos sistemos.

Techninės specifikacijos

Dažnai užduodami klausimai

1 klausimas: ar FHBAVTEC MU-0808 palaiko aido panaikinimą minkštojo kodeko vaizdo konferencijų platformose, pvz., Zoom ar Microsoft Teams?

Atsakymas: Taip. MU-0808 8 × 8 Digital Audio Matrix turi specialią aparatūros pagrindu sukurtą akustinio aido panaikinimą (AEC) ir integruotą 1 įvesties / išvesties USB garso sąsają. Prijungus MU-0808 prie konferencijų salės kompiuterio per USB, procesorius tiekia apdorotus be aido mikrofono signalus tiesiai į Zoom, Microsoft Teams arba Webex, pašalindamas tolimus kalbos aidus ir vietinį akustinį kaukimą.

2 klausimas: kaip sukonfigūruotas MU-0808 ir ar jį galima integruoti su trečiosios šalies AV valdymo sistemomis?

Atsakymas: MU‑0808 sukonfigūruotas naudojant „Windows“ kompiuterio valdymo programinę įrangą per Ethernet (TCP/IP), suteikiančią vaizdinę sąsają signalo nukreipimui, EQ derinimui, dinaminiam apdorojimui ir scenos išankstinių nustatymų valdymui. Trečiųjų šalių integravimui įrenginyje yra atviri RS232 ir RS485 valdymo protokolai, leidžiantys visiškai valdyti naudojant Crestron, Extron, AMX arba PTZ kamerų sekimo valdiklius.

3 klausimas: kokias funkcijas galima priskirti 8 konfigūruojamiems GPIO prievadams?

Atsakymas: 8 GPIO loginiai prievadai gali būti atskirai užprogramuoti kaip skaitmeniniai įėjimai arba išėjimai. Įprasti integravimo atvejai apima fizinių mygtukų prijungimą, kad būtų galima iš anksto nustatyti sceną, sąsaja su LED būsenos indikatoriais, avarinės sistemos nutildymo įjungimas uždarant gaisro aliarmo kontaktus arba analoginių potenciometrų prijungimas sienoje sumontuotam zonos garsumo valdymui.

4 klausimas: ar MU-0808 tiekia fantominę maitinimą kondensatoriniams mikrofonams ir kaip reguliuojamas stiprinimas?

Atsakymas: Taip. Visi 8 analoginiai įėjimai turi individualiai perjungiamą +48 V fantominį maitinimą, kurį galima konfigūruoti naudojant valdymo programinę įrangą, todėl jis visiškai suderinamas su profesionaliais kondensatoriniais ir ribiniais mikrofonais. Įvesties pirminio stiprintuvo stiprinimas programinėje įrangoje reguliuojamas nuo 0 iki +48 dBu, kad būtų galima pritaikyti įvairius mikrofono ir linijos lygio šaltinius.
